Prinsip Usability Software DipTrace

INTERAKSI MANUSIA DAN KOMPUTER , PRINSIP USABILITY PADA DIPTRACE

Object : Software DipTrace



DipTrace yaitu suatu software yang digunakan untuk membuat skematik ataupun layout rangkaian elektronik, suatu perangkat lunak EDA / CAD untuk membuat diagram skematik dan papan sirkuit. Pengembang menyediakan antarmuka dan tutorial multi bahasa dan bahasa yang tersedia dalam bahasa Inggris dan 21 bahasa lainnya. DipTrace memiliki 4 bagian : Schematic Capture Editor, PCB Layout Editor dengan built-in form-based autorouter dan Preview & Export 3D, Component Editor, dan Pattern Editor.

            Disini saya akan mencoba untuk membahas Interaksi Manusia Komputer dari Prinsip Usability  pada software DipTrace. Usability berasal dari kata usable yang berarti dapat digunakan dengan baik. Usability sendiri lebih tepat dikategorikan sebagai paradigma dari sebuah aplikasi (baik dari sisi software maupun hardware) yang menggambarkan tingkat kenyamanan pemakaian dari sisi pengguna,  dimana Sistem akan bekerja dengan baik apabila dipergunakan secara maksimal oleh pengguna sehingga semua kemampuan sistem dapat termanfaatkan secara maksimal.

Definisi dari Usability sendiri menurut ISO (International Standard Organization) adalah efektifitas, efisiensi, dan kepuasan dengan yang satu set tertentu pengguna dapat mencapai satu set tugas tertentu di lingkungan tertentu. Menurut Dix (1993), untuk mencapai sebuah tingkat Usability yang baik bagi para pengguna dibutuhkan 3 prinsip, yaitu :

1.      Learnbility       : kemudahan yang memungkinkan user baru bernteraksi secara  efektif dan dapat mencapai performa yang maksimal.

2.      Flexibility        : menyediakan banyak cara bagi user dan system untuk bertukar informasi.

3.      Robustness      : tingkat dukungan yang diberikan agar user dapat menentukan keberhasilan atau tujuan yang diinginkannya.

Pada saat membuka DipTrace Launcher yang memungkinkan pengguna memilih module yang di inginkan. Terdapat 4 module, yaitu : Schematic Capture, PCB Layout, Component Editor, dan Patern Editor. Setiap module memiliki fungsi tersendiri yang dapat memudahkan pengguna dalam pengoperasian nya.

DipTrace selalu memperbarui dan memperbaiki dari versi sebelumnya. Selain itu DipTrace terus memperluas perpustakaan komponen dan membawa inovasi langsung kepada pengguna.  Kumpulan library standar sudah mencakup lebih dari 130.000 komponen dan 15.200 pola. Terdapat component editor dan patern editor memungkinkan pegguna merancang komponen baru dengan template khusus, penamaan pin yang banyak, penataan ulang pad,  yang secara signifikan meningkatkan kecepatan kerja. Terdapat verifikasi library patern dan component memastikan desain bebas dari kesalahan sejak awal.

Schematic Capture

Schematic Capture adalah alat desain rangkaian canggih dengan dukungan skema hirarkis multi-sheet dan multi level. Modul DipTrace ini memberikan sejumlah fitur untuk koneksi pin visual dan logika. Manajemen lintas modul memastikan bahwa sirkuit utama dapat dengan mudah dikonversi ke PCB, back anotasi, atau impor / ekspor dari / ke format EDA, CAD, dan netlist lainnya. Semua tindakan dan fitur bersifat visual dan intuitif bagi perancang. Pin komponen dapat dihubungkan secara visual oleh kabel dan bus atau secara logika tanpa kabel, menggunakan port bersih, port bus, atau dengan nama.

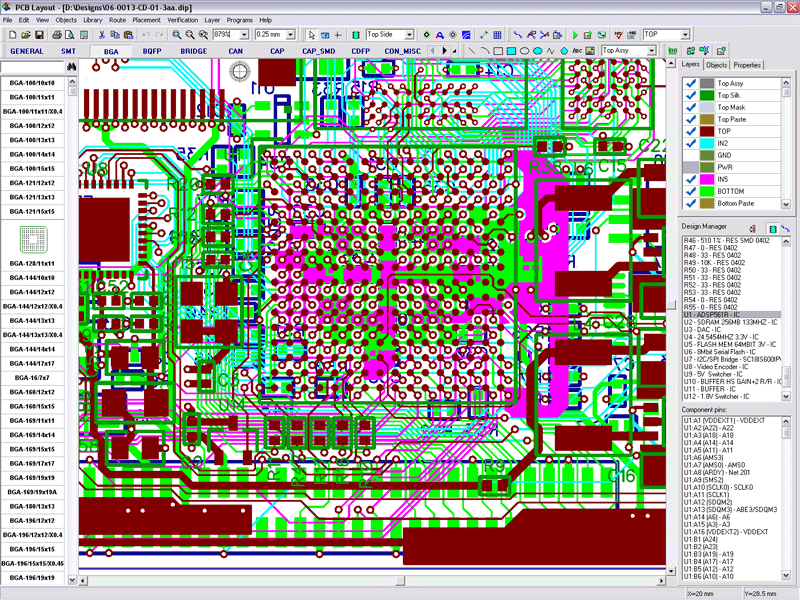

PCB Layout

PCB Layout digunakan untuk mendesain PCB yang menampilkan jalur secara manual dan pintar dengan dukungan pasangan diferensial, autorouter (otomatis buat jalur), verifikasi lanjutan, dan kemampuan impor / ekspor yang luas. DipTrace menampilkan proses desain dengan DRC real-time, yang melaporkan kesalahan dengan cepat sebelum benar-benar membuatnya. Hasil PCB dapat dipratinjau dalam 3D dan diekspor untuk pemodelan CAD mekanis.

DipTrace dapat melakukan pengkonversian langsung ke papan. Komponen dapat ditempatkan secara manual dengan drag & drop sederhana dan fitur "Placement by list" khusus atau secara otomatis sesuai dengan pengaturan khusus dan dengan panjang jejak yang optimal. Untuk hasil yang bagus gunakan kombinasi semua metode penempatan yang tersedia.

Sudut tetap dan garis bebas, lengkungan dan lengkungan, dan hotkeys yang dapat disesuaikan memungkinkan papan sirkuit cepat dirutekan. Berbagai mode rute, geometri segmen, lapisan, dan parameter lainnya dapat diubah saat dalam perjalanan. Pindahkan jejak tanpa kehilangan geometri. Pasangan diferensial dengan parameter fase dan panjang yang canggih mudah dipandu dengan mode routing jalur ganda atau tunggal. Fase tuning tool memungkinkan perbaikan fasa yang presisi dan cepat. Sistem penumpukan tembaga berbasis bentuk pintar dengan prioritas tuang dan pengaturan otomatis memperluas peluang rekayasa lebih banyak lagi.

Patern Editor

Pada Patern Editor memungkinkan pengguna untuk mengelola pustaka pola dan menggambar pola dengan berbagai jenis bentuk, bantalan, lubang, dan dimensi. Lingkaran, Garis (tajuk, DIP), Kotak (QFP), Matriks (BGA), Rectangle (RQFP), dan templat Zig-Zag memberikan kecepatan produksi yang signifikan. Penciptaan pola pada dasarnya adalah memilih template, memasukkan beberapa parameter vital, menggambar silkscreen, dan meluncurkan renumering pad otomatis.

Component  Editor

Memungkinkan pengguna untuk mengelola perpustakaan komponen dan membuat komponen satu atau beberapa bagian dengan memilih template dan dimensinya, menentukan parameter pin visual dan listrik, menyiapkan model Spice, dan melampirkan pola dengan model 3D untuk menyelesaikan pembuatan komponen. Impor BSDL, penamaan pin massal, dan alat manajer pin memberikan antarmuka yang ramah dan memberikan kemampuan maksimal untuk mengelola pin dan bus. Mengimpor pustaka dari berbagai format EDA memberi kemampuan untuk menggunakan komponen bersama atau "perangkat lunak sebelumnya" yang ada, bukan membuat mereka dari nol.

Model 3D

Penting untuk pratinjau dan ekspor papan 3D yang benar. Lebih dari 6500 model 3D avialable untuk download gratis, sementara model baru dapat dibuat di berbagai editor 3D eksternal dan diimpor dalam format file LANGKAH, IGES, WRL, atau 3DS. DipTrace menawarkan sistem lampiran model 3D yang mudah digunakan dengan pengaturan menyeluruh, preview 3D real-time, dan berbagai template warna.

DipTrace menyediakan lingkungan desain yang bebas dari kesalahan. DRC memverifikasi jarak antara objek desain, batasan ukuran, dan batasan fase / panjang pasangan diferensial. Aturan didefinisikan oleh jenis objek, lapisan, kelas bersih, dan pengaturan kelas ke kelas. DRC real-time memeriksa setiap tindakan dan menunjukkan kesalahan sebelum benar-benar membuatnya. Konektivitas Bersih menjamin bahwa semua jaring telah diarahkan dengan benar dan melaporkan jaring yang rusak dan digabungkan. Membandingkan skematis memungkinkan desainer untuk menemukan perbedaan antara PCB dan skema sumber.
